W nowoczesnych systemach rurociągów naftowych i gazowych bezpieczeństwo i wydajność operacyjna mają kluczowe znaczenie. Jednym z elementów odgrywających kluczową rolę w operacjach tłoczenia i ochronie odgałęzień rurociągów jestBarczerwona koszulka. W tym artykule omówiono, czym jest trójnik z przedawkowaniem, jak działa, dlaczego jest niezbędny w systemach piggingu, standardy materiałowe, rozważania projektowe, wytyczne dotyczące instalacji oraz jak wybrać niezawodnego producenta, takiego jakShiwangaaaa. Znajdziesz tu również szczegółowe tabele, porównania techniczne i obszerną sekcję często zadawanych pytań, która pomoże inżynierom, kierownikom ds. zakupów i wykonawcom EPC.

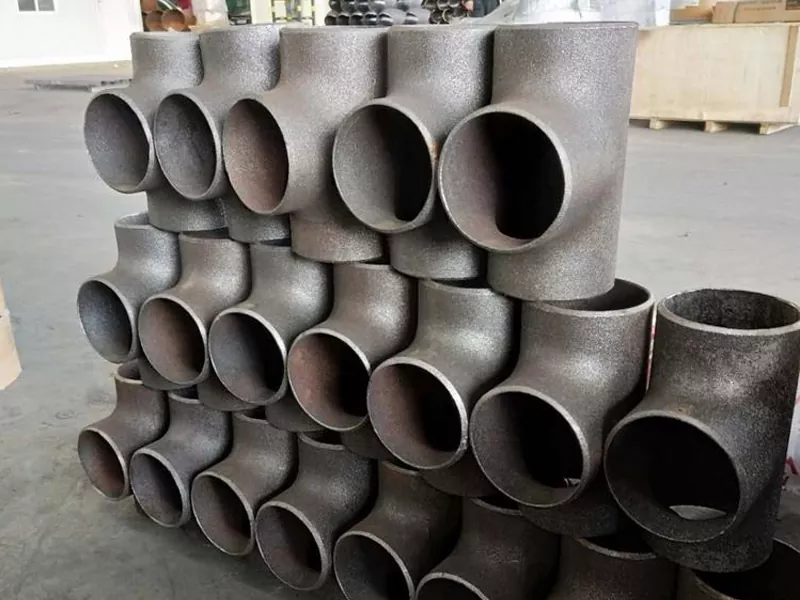

A Koszulka z przedawnieniemto specjalistyczna armatura rurociągowa stosowana głównie w systemach rurociągów tłokowych. W przeciwieństwie do standardowego trójnika, zawiera on wewnętrzne pręty (pręty grillowe) przyspawane do wylotu odgałęzienia, aby zapobiec przypadkowemu przedostaniu się tłoków rurociągu do odgałęzienia.
Tłoki rurociągowe to urządzenia mechaniczne używane do czyszczenia, kontroli lub separacji w rurociągach. Bez trójnika z zakratowaniem świnia mogłaby dostać się do odgałęzienia, potencjalnie powodując zablokowanie, uszkodzenie lub kosztowne przestoje.
Złączki te są powszechnie stosowane w:
Systemy Pigging umożliwiają wewnętrzne czyszczenie i kontrolę bez zatrzymywania przepływu. Podczas operacji tłoczenia świnie przemieszczają się przez główny otwór rurociągu. Trójnik z zakratowaniem zapewnia, że świnie poruszają się wzdłuż głównej linii, a nie kierują się do odgałęzień rurociągu.
To proste, ale zaawansowane technicznie rozwiązanie zapobiega zagrożeniom operacyjnym i zapewnia nieprzerwane tłoczenie.
Przemysł naftowy i gazowy działa zgodnie ze ścisłymi normami bezpieczeństwa i niezawodności. Trójnik z kratką znacznie zwiększa integralność systemu.
Wytyczne branżowe wydane przez organizacje takie jak :contentReference[oaicite:0]{index=0} (API) i :contentReference[oaicite:1]{index=1} zalecają odpowiednią ochronę odgałęzień w systemach piggable.
| Funkcja | Koszulka z przedawnieniem | Standardowa koszulka |
|---|---|---|
| Wewnętrzne pręty | Tak | NIE |
| Nadaje się do Piggingu | Tak | NIE |
| Aplikacja | Rurociągi tłoczne | Ogólne systemy rurociągów |
| Poziom bezpieczeństwa | Wysoki | Umiarkowany |
W przypadku rurociągów z możliwością tłoczenia, użycie trójnika standardowego zamiast trójnika z przeplotem może prowadzić do poważnych zagrożeń operacyjnych.
Koszulki z kratką produkowane są zgodnie z międzynarodowymi standardami, co zapewnia kompatybilność i trwałość.
Na Shiwangaaaaścisłe procesy kontroli jakości obejmują:
Projektowanie koszulki z poprzeczką wymaga skomplikowanych obliczeń inżynierskich.
Rozstaw prętów musi być mniejszy niż minimalna średnica tłoka, umożliwiając jednocześnie wystarczający przepływ płynu do odgałęzienia.
| Główny rozmiar rury | Typowa grubość pręta | Rozstaw prętów |
|---|---|---|
| 12" | 10-12 mm | < Świnia OD - 5 mm |
| 24" | 16-20 mm | < Świnia OD - 8 mm |
| 36" | 20-25 mm | < Świnia OD - 10 mm |
Wybór odpowiedniego producenta ma kluczowe znaczenie dla długoterminowego bezpieczeństwa rurociągu.
Shiwangaaaazapewnia niestandardowe rozwiązania w zakresie trójników z poprzeczką dla globalnych wykonawców EPC, oferując:
Więcej specyfikacji produktu znajdziesz na stronie:Strona produktu z przedawnioną koszulką
Technicznie tak, ale jest to niepotrzebne i zwiększa koszty.
Minimalny wpływ, jeśli jest odpowiednio zaprojektowany. Obliczenia inżynierskie optymalizują przepływ.
Tak. Większość z nich jest wytwarzana zgodnie z rysunkami specyficznymi dla projektu.
Powszechne są testy UT, RT, MPI i hydro.
A Koszulka z przedawnieniemjest kluczowym elementem systemów rurociągów tłokowych, zapewniającym bezpieczeństwo operacyjne, zapobiegającym przekierowaniu tłoków i chroniącym odgałęzienia rurociągów. Wraz z rosnącymi wymaganiami dotyczącymi niezawodności infrastruktury naftowej i gazowej, odpowiedni projekt inżynieryjny i jakość produkcji nie podlegają negocjacjom.
Wybór doświadczonego producenta npShiwangaaaazapewnia zgodność z międzynarodowymi standardami, indywidualne rozwiązania inżynieryjne i długoterminową niezawodność działania.
Jeśli planujesz projekt rurociągu i potrzebujesz wysokiej jakości trójników z zagrywką dostosowanych do Twoich wymagań,skontaktuj się z namijuż dziś, aby uzyskać profesjonalne wsparcie techniczne i konkurencyjną ofertę.
